GB/T 9711 SSAW болат құбыры

Негізгі сату нүктелері

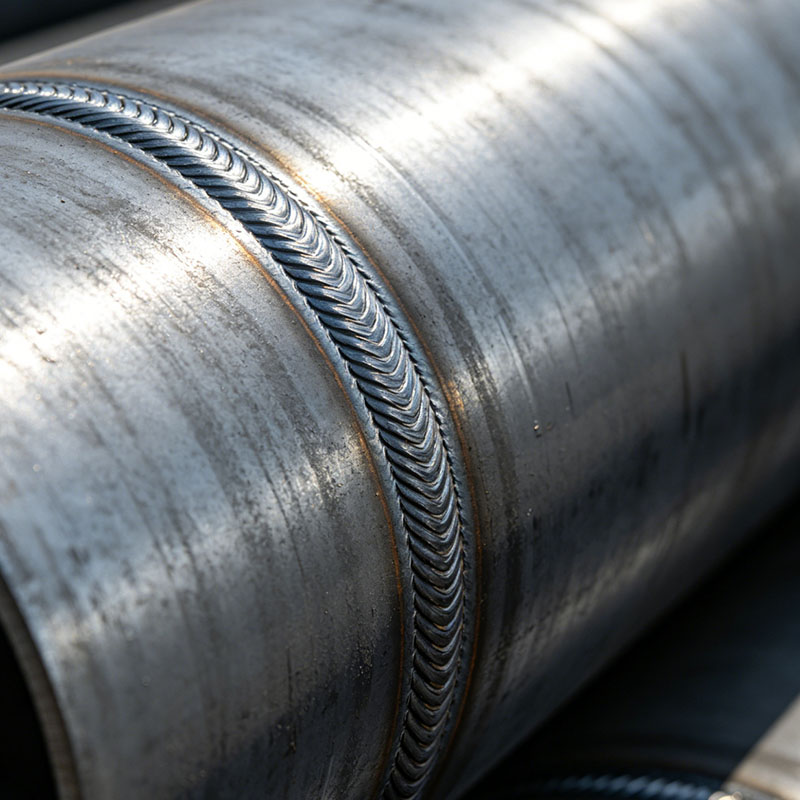

Спиральды дәнекерленген құбырлар, жоғары өнімді инженерлік құбырлар ретінде, келесі негізгі артықшылықтарға ие: олар тамаша жалпы шығындар өнімділігін және сенімді сапаны ұсынады. Неғұрлым тар болат пластиналардың көмегімен үлкен диаметрлі құбырларды өндіру материалды пайдалануды 6%-8%-ға арттырады, бұл бірдей қысым жағдайында қабырға қалыңдығын 10%-25%-ға азайтуға мүмкіндік береді, осылайша шығындарды айтарлықтай азайтады. Бірегей спиральды дәнекерлеу конструкциясы кернеудің біркелкі таралуын және күшті қысымды көтеру қабілетін қамтамасыз етеді. Екі жақты су астындағы доғалық дәнекерлеу процесімен біріктірілген дәнекерленген жіктердің бір реттік біліктілік деңгейі 99,2% -дан асады, бұл тамаша жарықтарға төзімділік пен ағып кетудің алдын алу өнімділігін қамтамасыз етеді. Сонымен қатар, өндіріс процесі икемді болып табылады, бұл әртүрлі инженерлік талаптарға жауап бере алатын сыртқы диаметрі 219 мм-ден 4064 мм-ге дейінгі әртүрлі сипаттамаларды өндіруге мүмкіндік береді. Ол сонымен қатар үздіксіз жоғары тиімді өндірісті және жылдам теңшелген жеткізуді қолдайды. Құбырлар сонымен қатар ауа-райына төзімділік пен коррозияға төзімділікті қамтамасыз ететін жұмыс жағдайларына сәйкес кәсіби коррозияға қарсы өңдеуден өтуі мүмкін. Олар қатаң бірнеше сынақтардан және халықаралық сертификаттаулардан өтті, олар жоғары қысымды, күрделі ортада және ауқымды ұзақ қашықтықтағы инженерлік жобаларда үнемділікке, бейімделуге және ұзақ мерзімді тұрақтылыққа арналған кешенді талаптарға толық жауап береді.

Техникалық сипаттамалар

GB/T 9711 SSAW болат құбырларының техникалық сипаттамалары инженерлік талаптарға сәйкес реттелуі мүмкін. Негізгі стандарттар, материалдар, өлшемдер және сынақ талаптары төмендегідей, олар негізгі қолдану сценарийлерін қамтиды, сонымен қатар жалпы және арнайы аспектілерді ескереді:

Негізгі өлшемдік параметрлер (теңшелетін)

Қолданба домендері мен жағдайлары

GB/T 9711 SSAW болат құбырлары икемді сипаттамаларымен, күшті қысымды көтеру қабілетімен және жоғары үнемділігімен энергияны тасымалдау, коммуналдық құрылыс, құрылыс инфрақұрылымы, өнеркәсіптік өндіріс және ауылшаруашылық суару сияқты әртүрлі салаларда кеңінен қолданылады. Төменде нақты қолдану сценарийлері мен нақты жағдайлар сценарий түсіндірмелерімен бірге берілген:(一) Қолдану өрістеріSSAW спиральды дәнекерленген болат құбырлар мұнай және газ тасымалдау, қалалық сумен жабдықтау және дренаж, құрылыс іргетасын қадалау, өнеркәсіптік өндіріс және ауылшаруашылық суару сияқты әртүрлі салаларда кеңінен қолданылады. Мұнай мен газды тасымалдау саласында олар алыс қашықтыққа, жоғары қысымды және күрделі геологиялық жағдайларға шикі мұнай, табиғи газ, тазартылған мұнай құбырлары жобаларын құрлықта және теңізде қолдануға жарамды. Төтенше ортада қауіпсіз және тұрақты жұмысты қамтамасыз ету үшін арнайы коррозияға қарсы және төмен температурада өңдеу қамтамасыз етілуі мүмкін. Қалалық сумен жабдықтау және су бұру саласында олар үлкен диаметрлі, орташа төмен қысымды сумен жабдықтау, кәріз және жаңбыр су құбырларымен үйлесімді, қалалық жолдарға, өзендерге және күрделі жағдайларға төсеу талаптарын қанағаттандырады, құрылыс шығындары мен циклдарын тиімді төмендетеді. Құрылыс және қада алаңдарында олар іргетас қадалары және инженерлік жобаларда көпірлер, көпқабатты үйлер және доктар үшін болат конструкция тіректері ретінде пайдаланылады. Олар Q355B және X42 сияқты жоғары беріктігі төмен легирленген болаттан жасалған, тамаша мойынтіректерге, соққыға төзімділікке және отыруға төзімділікке ие. Өнеркәсіптік өндіріс саласында оларды бу, ыстық су және химиялық ортаны тасымалдау үшін, қазандық түтін құбырлары мен жабдықтарды қолдау үшін пайдалануға болады. Жоғары температура, жоғары қысым және коррозиялық жұмыс жағдайларына бейімделу үшін арнайы коррозияға қарсы және оқшаулағыш жабындарды қолдануға болады. Ауылшаруашылық суару өрісінде олар коррозияға төзімділігі, қартаюға қарсы қасиеттері және техникалық қызмет көрсетудің төмен шығындары бар ауылшаруашылық алқаптары, бақшалар және жайылымдық жерлер үшін магистральдық құбыр ретінде пайдаланылады, бұл сыртқы күрделі орталарда ұзақ мерзімді тұрақты және тиімді суды тасымалдауға мүмкіндік береді.

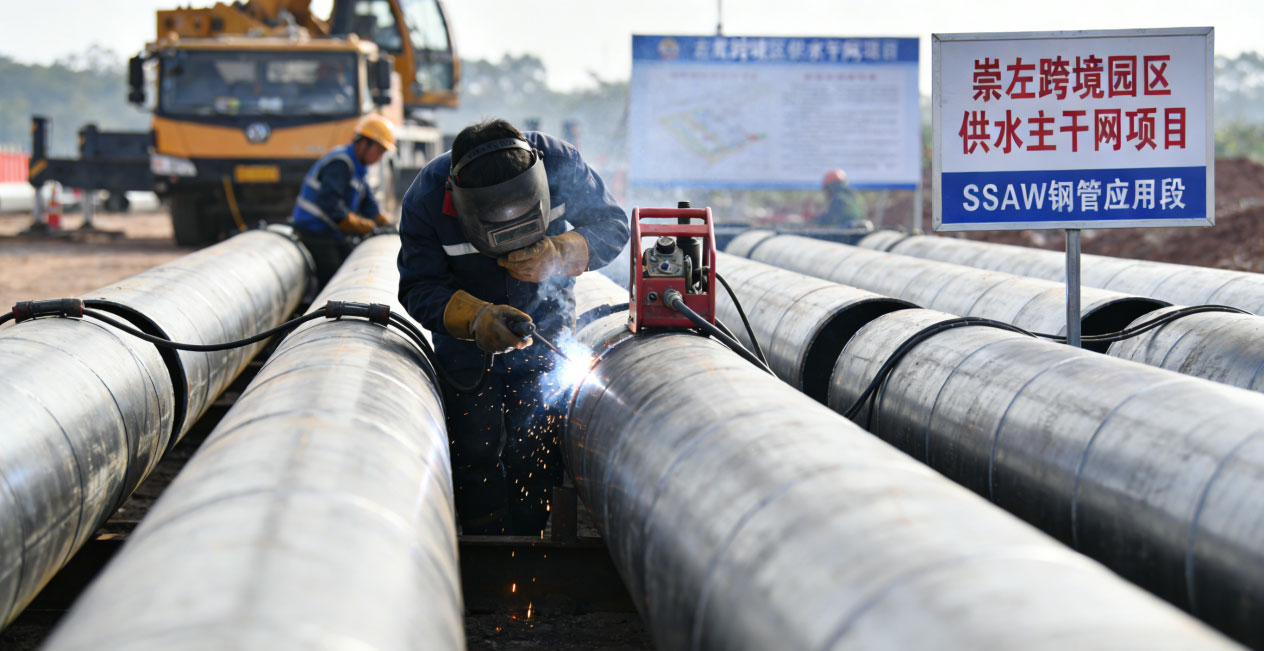

Жобаға қойылатын талаптар: Трансшекаралық индустриалды паркті сумен жабдықтауды қызыл топырақты төбелердің күрделі төсеу жағдайларына бейімдеу қажет. Талаптар құбыр материалының саңылаусыз, коррозияға төзімді болуы және бастапқыда жоспарланған түзу тігісті болат құбырды ауыстыра отырып, құны мен жеткізу циклін теңестіру;

Таңдалған техникалық сипаттамалар: SSAW болат құбыры, сыртқы диаметрі 820 мм, қабырғасының қалыңдығы 10 мм, Q355B материалы, беті біріктірілген эпоксидті ұнтақты (FBE) ішкі коррозияға қарсы + полипропиленді жабысқақ таспаны сыртқы қорғау жүйесін қабылдайды;

Пайдалану ауқымы: 2800 метрден астам жиынтық жабдықтау, барлығы индустриалды парктің магистральдық сумен жабдықтау желісі үшін пайдаланылады, бүкіл трансшекаралық паркті және оның айналасындағы тірек аймақтарды қамтиды;

Жоба бойынша кері байланыс: Құрылыс ыңғайлы, төбелерді төсеу талаптарына бейімделген, әзірге ағып кету немесе коррозия құбылыстары жоқ, құрылыс шығындары мен циклін айтарлықтай төмендетеді, SSAW болат құбырының орташа қысымды қалалық құбырларда қолданылуы мен сенімділігін тексереді.

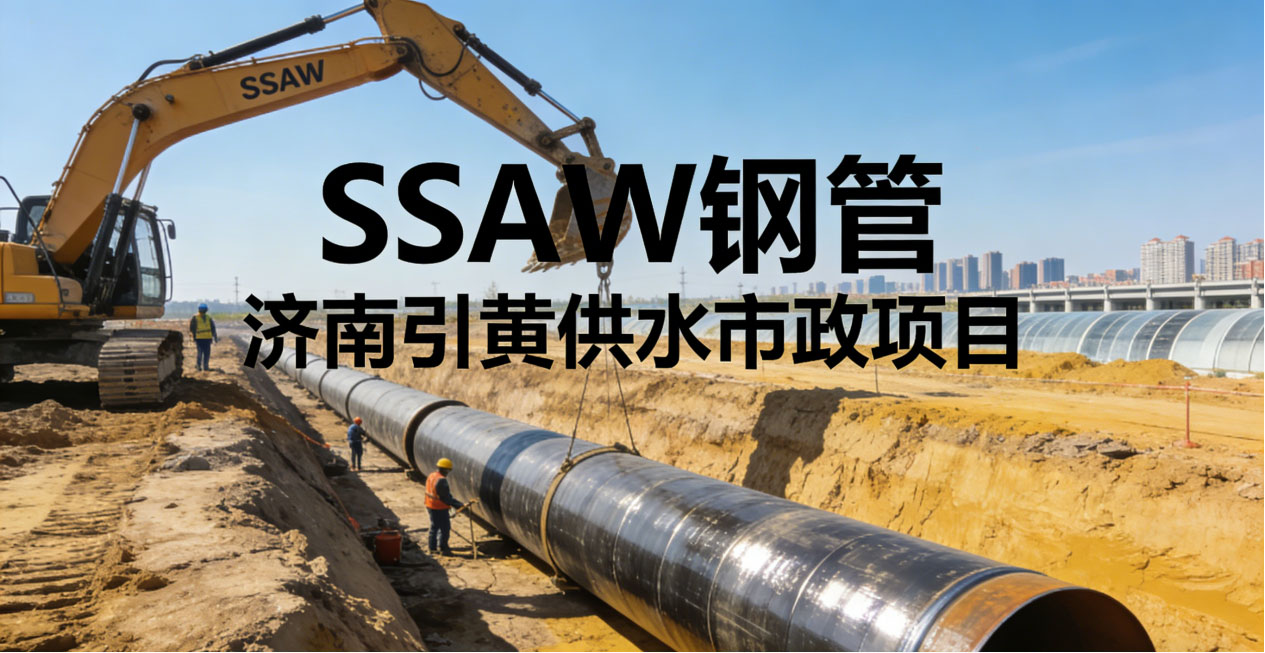

2-жағдай: Цзинань «Сары өзен суымен қамтамасыз ету» коммуналдық жобасы

Жобаға қойылатын талаптар: Сары өзеннен суды шығыс жаңа ауданға тасымалдайтын қалалық Хуанхэ өзенінің су құбыры. Құбырдың диаметрі үлкен, орташа төмен қысымды тасымалдау, құбыр материалының нақты өлшемдері, коррозияға төзімділігі және қалалық жолдардың астына төсеуге жарамды болуы керек;

Таңдалған техникалық сипаттамалар: SSAW болат құбыры, сыртқы диаметрі 2020 мм (DN2000), қабырғасының қалыңдығы 14 мм, Q235B материалы, коррозияға және тот басуға қарсы өңделген беті;

Пайдалану ауқымы: жалпы ұзындығы 32 километр, Цзинаньның шығыс жаңа ауданының көптеген аудандарын қамтиды, негізгі сумен қамтамасыз ету міндетін орындады;

Жоба бойынша кері байланыс: Құбыр материалының өлшемдері дәл, жердегі дәнекерлеудің тиімділігі жоғары, ағып кету мәселесі жоқ, ол қалалық муниципалды құрылыс сценарийлеріне жарамды, жаңа аудандағы тұрғындар мен кәсіпорындарды тұрақты сумен қамтамасыз етеді және өзіндік құны бойынша өнімділігі дәстүрлі құбыр материалдарынан әлдеқайда жоғары.

Қаптама және жөнелту

GB/T 9711 SSAW болат құбырларын орау және тасымалдау өнімді қорғауды, тасымалдау ыңғайлылығын және шығындарды бақылауды ескере отырып, салалық стандарттарды қатаң сақтайды. Өнімдердің сайтқа бүтін жеткізілуін қамтамасыз ету үшін арнайы қаптама жоспарлары құбырлардың сипаттамаларына, тасымалдау қашықтығына және тұтынушы талаптарына негізделген. Арнайы талаптар келесідей:

(1) Қаптама стандарттары (зақымдануға және тоттануға қарсы мүмкіндіктері бар спецификация бойынша теңшелген)

(II) Жеткізуге қатысты нұсқаулар

Shunchen GB/T 9711 GB/T 9711 SSAW болат құбырларын таңдау жоғары қысымға төзімділік, кернеуді оңтайлы бөлу және икемді сипаттаманы теңшеу сияқты негізгі өнімділік артықшылықтарын ұсынады. Екі жақты су астындағы доғалық дәнекерлеу процесі бүкіл процестің сапасын бақылаумен біріктіріліп, дәнекерлеудің тұрақты сапасын және әртүрлі коррозияға қарсы схемаларды теңшеу мүмкіндігін қамтамасыз етеді. Ол жоғары қысым және қатал орта сияқты әртүрлі жұмыс жағдайларына жарамды. Сонымен қатар, өнім металды пайдаланудың жоғары жылдамдығына, төменірек құнына, теңшелетін ұзындық дизайнына ие, бұл тасымалдау және орнату тиімділігін айтарлықтай арттырады. Стандартталған өндірістік желі бақыланатын жеткізу циклін қамтамасыз етеді. Тұрақты тапсырыстарды жылдам жеткізуге болады. Оның үстіне, оның толық процесті қадағалаудың, көптеген салалық стандарттарға сәйкестігінің және жан-жақты теңшеу қызметтерінің артықшылықтары бар. Ол сондай-ақ кәсіби орау логистикасымен және сатылымнан кейінгі уақтылы техникалық қолдаумен жабдықталған. Бүкіл өндірістен жеткізу тізбегі қорғауға кепілдік береді. Ол мұнай және газ тасымалдау, қалалық сумен жабдықтау және су бұру, құрылыс құрылымдары, энергетика және химия өнеркәсібі және т.б. сияқты әртүрлі салалардағы инженерлік қажеттіліктерге жарамды. Ол жобаларға шығындарды азайтуға, тиімділікті арттыруға және қауіпсіз және тиімді жеткізуге көмектеседі. Бұл әртүрлі инженерлік сценарийлер үшін үнемді және сенімді таңдау.
