Тік бұрышты шаршы түтік

Shunchen фабрикасының тік бұрышты шаршы түтік саласында айқын артықшылықтары бар . Өнімнің ішкі бұрыш радиусы ≤0,3мм, ал өлшемдерге төзімділік дәл ±0,1мм, бұл салалық стандарттан әлдеқайда асып түседі. Түрлі материалдар шығара алады, иілу беріктігі 15%-20%-ға, салмақ жоғалту 12%-30%-ға артты. Лазерлі-доғалы гибридті дәнекерлеу технологиясын қолдану арқылы дәнекерлеу деформациясы 70%-ға азаяды, ал шаршау мерзімі 2 миллион циклден асады. Толық спецификацияны баптауды, сандық икемді өндірісті, жылдам жеткізуді, сапаны қатаң бақылауды қолдау, көптеген өрістердің қажеттіліктерін қанағаттандыра алады.

    Ішкі бұрыш радиусы R≤0,3 мм және өлшем рұқсаты ±0,1 мм шегінде жасалған. Мінсіз құрастыруды және ерекше жүк көтеру қабілетін қажет ететін биік перде қабырғалары, көпір құрылысы және дәлме-дәл машиналар үшін өте қолайлы.

    R ≤ 0,3 мм Ішкі бұрыш радиусы
    ±0,1 мм Өлшемге төзімділік
    15%-20% Жоғары иілу күші
    12%-30% Салмақты азайту

    Тік бұрышты төртбұрышты түтік - бұл дәстүрлі дөңгелектенген шаршы түтіктерден (R≥1,0мм) ерекшеленетін, төртбұрышты немесе тікбұрышты көлденең қимасы және ішкі бұрышы 90°-қа дәл жақындайтын (өткір бұрыш радиусы R≤0,5мм) қуыс металл профиль. Ол суық иілу, ыстық илемдеу немесе көміртекті болат немесе тот баспайтын болат арқылы экструзия арқылы өңделеді. Тұрақты құрылымымен және тұрақты көрінісімен ол жоғары құрастыру дәлдігі мен механикалық қасиеттерді талап ететін B2B жобаларына өте қолайлы. Біздің толық ауқымымызды зерттеңізарнайы пішінді болаттапсырыс талаптары үшін.

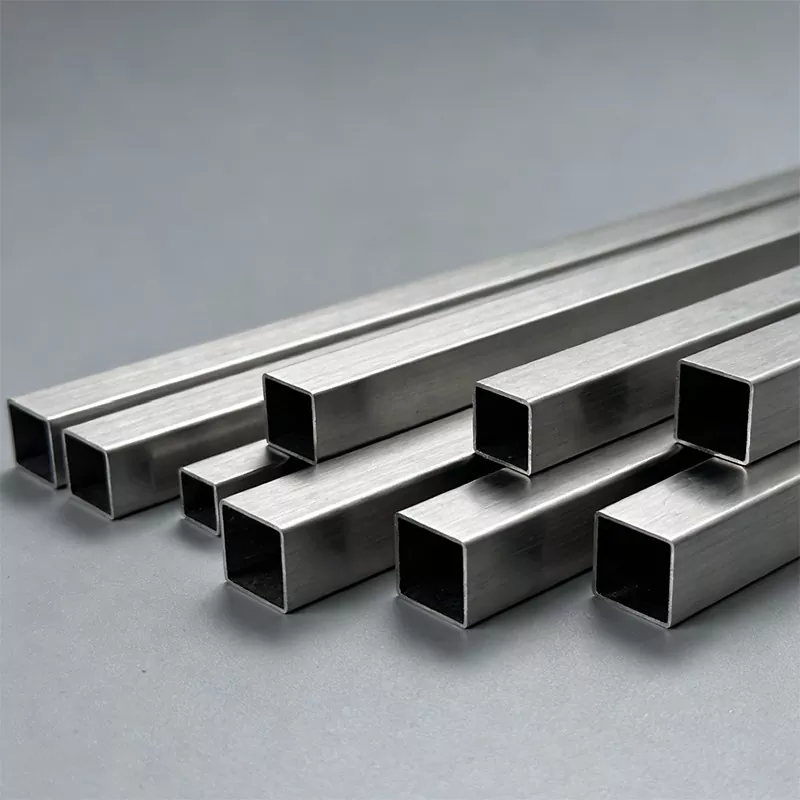

    Right-angle square tube with sharp corners for precision structures

    Негізгі артықшылықтар және расталған жағдайлар

    Миллиметрлік деңгей дәлдігі

    Жетілдірілген суық қалыптау технологиясы арқылы ішкі бұрыш радиусы ≤0,3 мм-ге дейін қысылады, ал құрамдас бөліктердің саңылаулары ≤0,1 мм-ге дейін бақыланады. Бұл дәлдік жердегі өңдеу қадамдарын тікелей азайтады және құрастыру тиімділігін 30%-дан 50%-ға дейін арттырады.

    Жоғары құрылымдық өнімділік

    Дәстүрлі дөңгелек шаршы түтіктермен салыстырғанда, өткір бұрыштық шаршы түтіктің бұралу және иілу күші 15% -дан 20% -ға дейін артады. Шұңқыр құрылым салмақты 12%-дан 30%-ға дейін төмендету әсеріне қол жеткізеді, бұл материал шығындарын оңтайландырады.болат құрылымдар.

    Жоба жағдайы: Шэньчжэндегі 500 метрлік супермұнара

    Жүк көтергіш жақтау ретінде Q345FR отқа төзімді шаршы құбыр пайдаланылды. Біріктірілмейтін жалғау технологиясы арқылы 600°C температурада 70% аққыштық беріктігін сақтау жылдамдығына қол жеткізілді, бұл отқа төзімді жабынмен 3 сағаттық отқа төзімділік шегіне сәйкес келеді. Бұл отқа төзімді тақталарды тұтынуды 30% қысқартты және дәстүрлі схемалармен салыстырғанда құрылыс мерзімін екі айға қысқартты.

    Техникалық сипаттамалар

    Төмендегі параметрлер сілтеме ретінде қызмет етеді. Теңшелген өлшемдер мен бағалар инженерлік сараптамадан кейін қол жетімді.

    Спецификация санаты Элемент Анықтамалық параметрлер Қолданба жазбалары
    Бөлім өлшемі Бүйірлік ұзындық диапазоны (шаршы) 10мм × 10мм - 200мм × 200мм Жиһазға/дәл жабдыққа арналған шағын өлшемдер; перделер/көпірлер үшін үлкен өлшемдер.
    Бүйірлік ұзындық диапазоны (тіктөртбұрыш) 10мм × 20мм - 150мм × 300мм Тікбұрышты секция сөре арқалықтары үшін бір жақты иілуге ​​төзімділікке бағытталған.
    Ішкі бұрыштың радиусы (R) Кәдімгі ≤0,5мм; жоғары дәлдік ≤0,3мм Құрастырудың қатаң дәлдік талаптарына жауап береді.
    Өлшемге төзімділік Қалыпты ±0,5 мм; дәлдік ±0,1мм Автоматтандыру жабдықтары мен супер биік перде қабырғалары үшін.
    Қабырғасының қалыңдығы Кәдімгі қалыңдық 0,8 мм-ден 12 мм-ге дейін Жеңіл конструкциялар үшін жұқа қабырғалы, жүк көтеру үшін қалың қабырғалы.
    Арнайы қалыңдығы Минималды 0,3 мм, максимум 15 мм Кескіндеме үшін өте жұқа, көпір қатайтқыштары үшін өте қалың.
    Қалыңдыққа төзімділік ≤2мм: ±0,05~0,1мм; 2~6мм: ±0,1~0,2мм; >6мм: ±0,2~0,3мм Құрылымдық кернеудің таралу тұрақтылығын қамтамасыз етеді.
    Материалдық қасиеттер Көміртекті болат сериясы Q235B, Q345B, Q690 жоғары берік болат Q690 шығымдылығы ≥690МПа, ауыр жүктеме және салмақты азайту үшін жарамды.
    Арнайы болат сериясы Q345FR отқа төзімді болат 600°C температурада 70% аққыштық, 3 сағат отқа төзімділік.
    Қорытпалар сериясы 304/316 баспайтын болат, 6061 алюминий қорытпасы Коррозияға төзімділік үшін тот баспайтын, жеңіл сыртқы қолдануға арналған алюминий.
    Технологиялық параметрлер Қалыптастыру процесі Суық қалыптау + жергілікті термиялық өңдеу Стресс концентрациясын төмендетеді және тұрақтылықты жақсартады.
    Дәнекерлеу технологиясы Лазерлі-доғалы гибридті дәнекерлеу Дәнекерлеу ені 2 мм, деформация 70%-ға азаяды, шаршау мерзімі >2 миллион цикл.
    Беттік өңдеу Ыстық мырыштау, фторкөміртекті бүрку, анодтау Коррозияға арналған мырыш, ауа райы үшін фторкөміртек, алюминий үшін анодтау.
    Механикалық қасиеттері Иілу күші Бірдей спецификациядағы дөңгелек шаршы құбырдан 15% ~ 20% жоғары Стресстің біркелкі таралуы.
    Салмақ жоғалту коэффициенті 12%~30% Өте биік ғимараттар мен көпірлер сияқты жеңіл талаптарға бейімделеді.
    Ауа райына төзімділік мырыш жабыны ≥80μm; фторкөміртекті тұзды спрейге төзімділік ≥1000h Ұзақ мерзімді сыртқы пайдалану сценарийлеріне бейімделеді.

    Теңшеу және қолданба сценарийлері

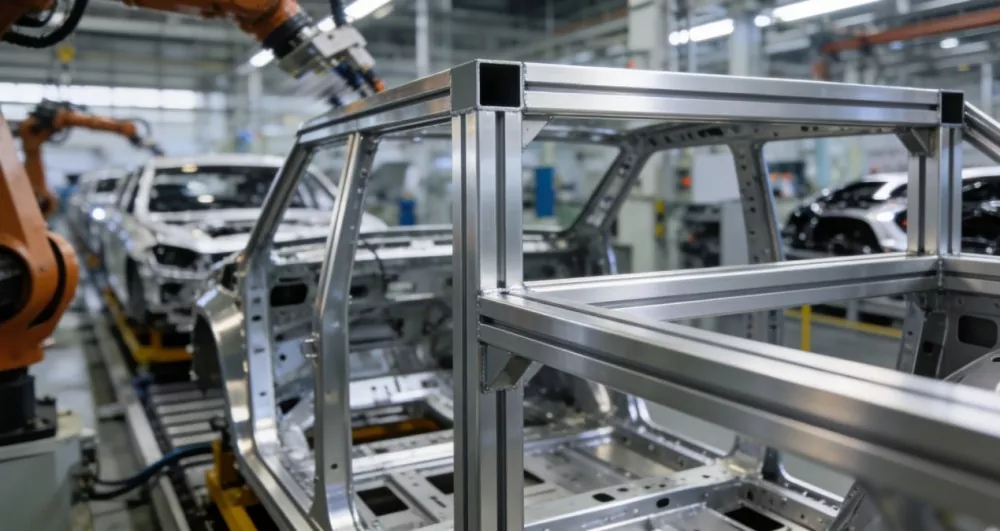

    Теңшеу мүмкіндіктері қолданба шекараларын кеңейтеді. Жоғары берік болаттан алюминий қорытпасына дейін және лазерлік дәнекерлеуден фторкөміртекті бүркуге дейін икемді комбинациялар әртүрлі B2B қажеттіліктерін қанағаттандырады. Мысалы, ± 0,1 ° бұрыштық қатені басқару арқылы бағыттаушы рельсті дәл орнатуға қол жеткізу үшін, автомобиль дәнекерлеу роботтарының негізі үшін 6061 алюминий қорытпасының шаршы түтігі пайдаланылады.

    Custom right-angle square tube for precision machinery

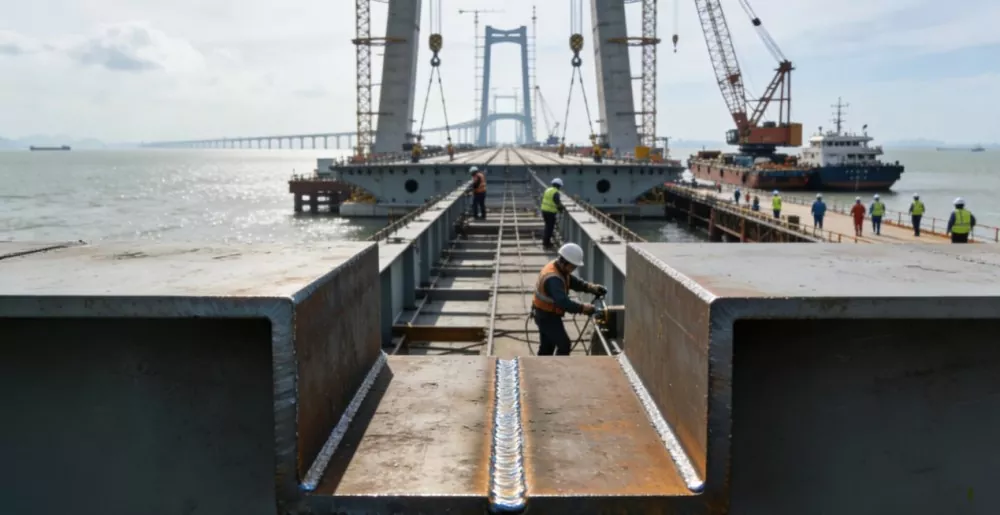

    Терең орта арналы болат қорап арқалығының қаттылығында Q690 беріктігі жоғары төртбұрышты түтік пайдаланылғаннан кейін бір қабаттың салмағы 1200 тоннаға азаяды. Лазерлі-доғалық гибридті дәнекерлеу процесінің шаршау мерзімі 2 миллион циклден асады, бұл дәстүрлі әдістерге қарағанда 50% жоғары. Бұл материал көпқабатты үйлерде, көпір құрылысында және дәл машиналарда өзінің техникалық құндылығын үздіксіз дәлелдейді.

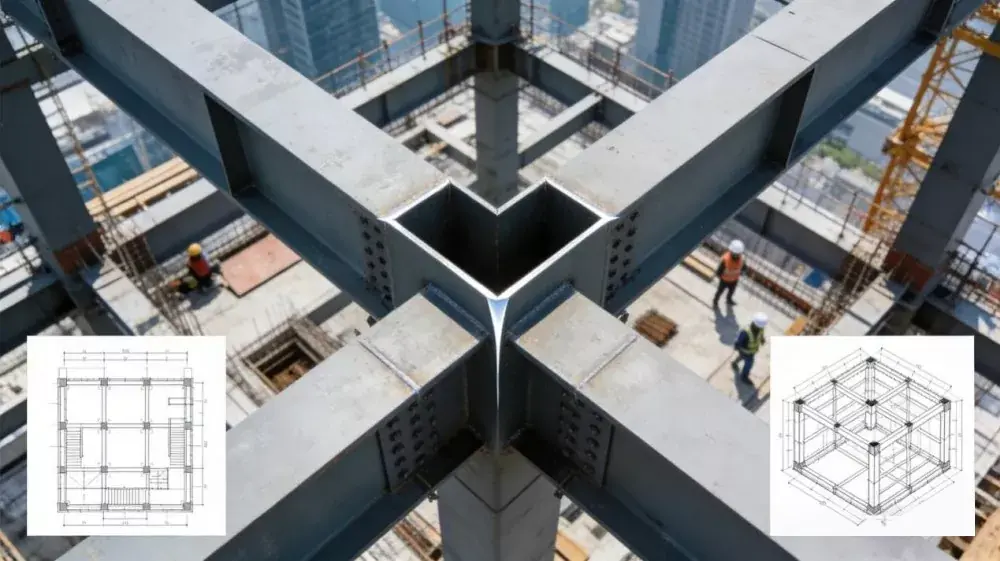

    Right-angle square tube applications in high-rise building construction

    Неліктен Shunchen индустриясын таңдау керек?

    Shunchen Industry кәдімгі өнеркәсіп стандарттарынан жоғары негізгі өнімділігі мен өңдеу дәлдігімен тік бұрышты шаршы түтік өрісінде айтарлықтай артықшылықтарға ие. Ішкі бұрыш радиусы ≤0,3мм, ал өлшемдерге төзімділік ±0,1мм шегінде бақыланады.

    Біз Q690 жоғары берік болат пен Q345FR отқа төзімді болатты қоса алғанда, бай материал таңдауларын ұсынамыз. Қарапайым өнімдермен салыстырғанда иілу беріктігі 15%-20%-ға артып, салмақты 12%-30%-ға азайтуға қол жеткізеді. қолдаймызтолық спецификацияны теңшеусандық икемді өндіріс режиміне сүйенеді. Жылдам жеткізуді, сапаны қатаң бақылауды және толық тексеру құжаттамасын қамтамасыз етіңізжаппай тапсырыстар. ретінде жұмыс істейміззауыттық тікелей жеткізушіең жақсысына кепілдік беруB2B дәйексөз.

    Жиі қойылатын сұрақтар

    1. Тік бұрышты шаршы түтіктің стандартты шаршы түтіктен айырмашылығы неде?

    Тік бұрышты төртбұрышты түтіктің ішкі бұрыш радиусы (R) ≤0,5 мм және жоғары дәлдіктегі үлгілер үшін ≤0,3 мм дейін төмен. Бұл әдетте дөңгелектелген бұрыш радиусы R≥1,0 мм болатын дәстүрлі шаршы түтіктерге қарағанда айтарлықтай өткір. Бұл өткір бұрыш біркелкі, саңылаусыз біріктіруге мүмкіндік береді (саңылаулар ≤0,1 мм), бұл оны жоғары дәлдіктегі сәулеттік және машиналық қолданбалар үшін тамаша етеді.

    2. Жаппай тапсырыстар үшін қандай материалдар мен болат маркалары бар?

    Біз көміртекті болат сериясын (Q235B, Q345B, Q690 жоғары беріктігі), арнайы отқа төзімді болат (Q345FR), тот баспайтын болат (304/316) және алюминий қорытпасын (6061) жеткіземіз. Q690 салмағын азайтуды қажет ететін ауыр жүктеме сценарийлері үшін өте ұсынылады, ал 304/316 тот баспайтын болат коррозиялық орталар үшін өте қолайлы.

    3. Лазерлі-доғалы гибридті дәнекерлеу өнімге қандай пайда әкеледі?

    Біздің тік бұрышты төртбұрышты түтіктер лазерлі-доғалық гибридті дәнекерлеуді пайдаланады. Бұл технология дәнекерлеудің енін шамамен 2 мм дейін тарылтады, дәнекерлеу деформациясын 70%-ға азайтады және шаршау мерзімін 2 миллионнан астам циклге дейін арттырады. Бұл әсіресе көпір құрылысы сияқты динамикалық жүктеме орталарында жоғары құрылымдық тұтастықты қамтамасыз етеді.

    4. Теңшелген бетті өңдеуді ұсына аласыз ба?

    Иә. Біз ыстық мырышпен қаптауды (тоттануға қарсы тамаша өнімділік үшін), фторкөміртекті бүркуді (УК және ауа райына төзімділік үшін) және анодтауды (әсіресе алюминий қорытпасы үлгілері үшін) ұсынамыз. Таңдау сыртқы экспозиция жағдайларына және эстетикалық талаптарға байланысты.

    5. Ірі жобалық тапсырыстарды орындау мерзімі қандай?

    Жеткізу уақыты жалпы тоннажға, материал дәрежесіне және өңдеудің нақты талаптарына байланысты. Стандартты өлшемдер үшін ол әдетте 15-тен 25 күнге дейін созылады. Біз ауқымды құрылыс жобаларының қатаң кестелеріне сай, жылдам жеткізуді және қатаң сапаны бақылауды қамтамасыз ету үшін цифрлық икемді өндіріс режимін қолданамыз.

    Тік бұрышты шаршы түтікке баға ұсынысын сұраңыз

    Қажетті өлшемдерді, материал дәрежесін (мысалы, Q345B, Q690), қабырға қалыңдығын және бетті өңдеуді білу үшін Shunchen Industry компаниясына хабарласыңыз. Біздің инженерлік топ жобаңызды қарап шығып, бәсекеге қабілетті зауыттық баға ұсынысын ұсынады.
