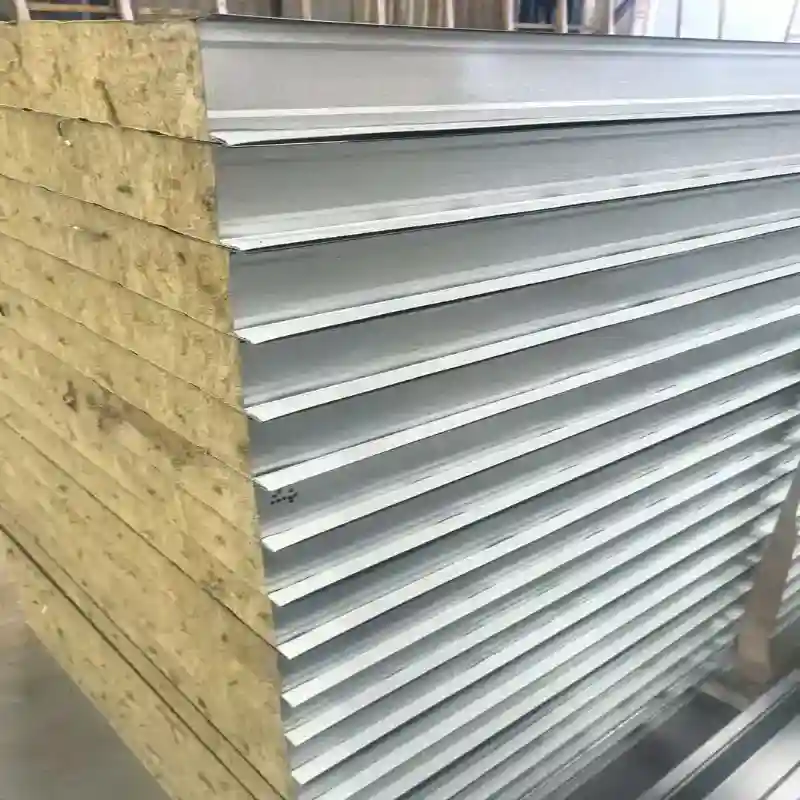

Металл композиттік шатыр панелі

Shunchen Metal Composite Roof Panel  өнеркәсіптік зауыттар, қоймалар, салқындатқыш қоймалар және коммерциялық ғимараттар үшін шатыр жабынының біріктірілген шешімін ұсынады. Төзімді металл терілер мен оқшауланған өзектерді (50–200 мм) үздіксіз ламинациялау мүмкіндігі бар, ол энергия тиімділігін барынша арттыра отырып, қосымша қабаттарды жояды. 450 000 тонналық топ сыйымдылығымен қолдау көрсетіледі, ол толық таңдамалы сипаттамалар мен жылдам жеткізуді қамтамасыз етеді.

Негізгі мүмкіндіктер

Біріктірілген жылу оқшаулау

Оқшауланған өзек металл қаңылтырлар арасында қоршалған, бұл шатырда үздіксіз жылу тосқауылын жасайды. PU және PIR өзектері шатыр арқылы жылу беруді шектеу маңызды болып табылатын ғимараттар үшін әсіресе қолайлы.

Қажетті металл композиттік шатыр панелінің қалыңдығын әрбір ғимарат үшін бір бекітілген қалыңдықты пайдаланбай, жобаның оқшаулау мақсатына және жергілікті климаттық жағдайларға сәйкес таңдауға болады.

Ауа райына төзімді металл беті

Сыртқы металл қабаты жаңбыр, күн сәулесі, жел және атмосфералық әсерге қарсы бірінші тосқауыл болып табылады. Таңдалған жабын жүйесі болат немесе алюминий негізге қорғаныс қосады, сонымен қатар көрінетін төбенің әрлеуін анықтайды.

Ылғалды, жағалаудағы немесе химиялық әсер ететін ортадағы жобалар үшін субстрат пен жабынның сипаттамасы күтілетін коррозия жағдайларына сәйкес таңдалуы керек.

Құрылымдық қаттылық

Біріктірілген сэндвич конструкциясы екі металл мұқабаны қатты немесе жартылай қатты оқшаулау өзегімен біріктіреді. Бұл бір жұқа металл парақтан гөрі қалыңырақ және тұрақты панельді жасайды.

Панельдің қаттылығы өзек түріне, панель қалыңдығына, металл парақ қалыңдығына, профиль геометриясына, аралыққа және бекіту әдісіне байланысты. Конструктивтік төбенің дизайны үшін панельдің соңғы конфигурациясын қажетті аралыққа және жүктеу жағдайларына сәйкес таңдау керек.

Төбені төсеу қысқартылған

Металл жабын және оқшаулау зауытта жасалған бір құрамдас бөлік ретінде жеткізілетіндіктен, шатыр жүйесі сыртқы төбе парағы мен ғимараттың ішкі бөлігі арасында бөлек оқшаулау қабатын қажет етпейді.

Бұл біріктірілген конфигурация орнату кезеңдерінің санын азайтады және шатырды салу кезінде материалды өңдеуді жеңілдетеді.

Пайдаланушы бетінің көрінісі

Сыртқы және ішкі металл қаңылтырлар әртүрлі жабындар мен түстерде жеткізілуі мүмкін. Бұл шатырдың сыртқы түрін өнеркәсіптік нысандарға, коммерциялық ғимараттарға, қоймаларға және басқа да архитектуралық талаптарға сәйкес келтіруге мүмкіндік береді.

Қолданбалар

Өнеркәсіптік цехтар мен зауыттар

Металл композициялық шатыр панельдері дайын металл шатыр бетімен бірге жылу оқшаулау қажет болатын зауыттық шатырлар үшін қолданылады. PU, PIR және тас жүн конфигурацияларын ғимараттың жылу және өртке қарсы талаптарына сәйкес таңдауға болады.

Қоймалар және логистикалық ғимараттар

Қоймалар дәйекті панель өлшемдері және тиімді орнатуы бар үлкен шатыр алаңдарын қажет етеді. Құрастырылған панельдік құрылым шатыр құрылысы үлкен аумақтарды жабуды қажет ететін болат қаңқалы қоймалар мен логистикалық нысандар үшін жарамды.

Тоңазытқыш қоймалары

Тоңазытқыш қоймасы және температураны басқаратын ғимараттар үшін жылу оқшаулау қасиеттері үшін PU немесе PIR өзектерін таңдауға болады. Панель қалыңдығы әдетте мақсатты ішкі температураға, сыртқы климатқа, тоңазытқыш жүктемесіне және ғимарат конвертінің дизайнына сәйкес анықталады.

Коммерциялық және ауылшаруашылық ғимараттары

Панельдерді коммерциялық ғимараттар, ауыл шаруашылығы қоймалары, мал шаруашылығы ғимараттары және дайын оқшауланған шатыр қоршауын қажет ететін басқа құрылымдар үшін пайдалануға болады.

Өртке сезімтал өндірістік ғимараттар

Тас жүнінен жасалған өзек конфигурациялары жоба жанбайтын сипаттамалары бар минералды оқшаулау өзегін қажет ететін жерлерде қолданылуы мүмкін. Түпкілікті өрт классификациясы панельдердің толық құрылысына және қолданылатын сынақ стандартына сәйкес расталуы керек.

Техникалық параметрлер

Өнімнің техникалық сипаттамалары

Қалыңдықтың әдеттегі таңдауы

Металл композиттік шатыр панелінің қалыңдығын ғимарат түріне қарай таңдамай, қажетті жылу өнімділігі, өрт сипаттамасы, аралығы, жергілікті климат және құрылымдық дизайн негізінде анықтау керек.

Қолданылатын стандарттар

Shunchen белгіленген қытайлық және халықаралық талаптарға сәйкес панельдерді шығара алады, соның ішінде GB/T 23932-2009 және EN 14509. Өрт пен өнімділік сынағы тиісті ASTM немесе басқа аймақтық сынақ әдістерін қоса алғанда, қолданыстағы жоба спецификациясына сәйкес ұйымдастырылуы мүмкін.

Өндіріс алдында нақты стандартты және сынақ әдісін растау керек, себебі өрттің жіктелуі және жылу өнімділігі панельдің толық конструкциясына, соның ішінде металл жабындарына, негізгі материалға, қалыңдығына, қосылыстарына және орнату конфигурациясына байланысты.

Өндіріс және сапаны бақылау

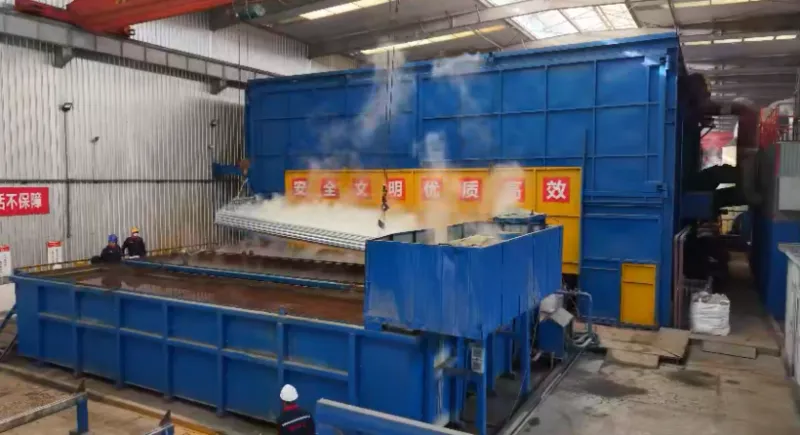

Үздіксіз панель өндіру

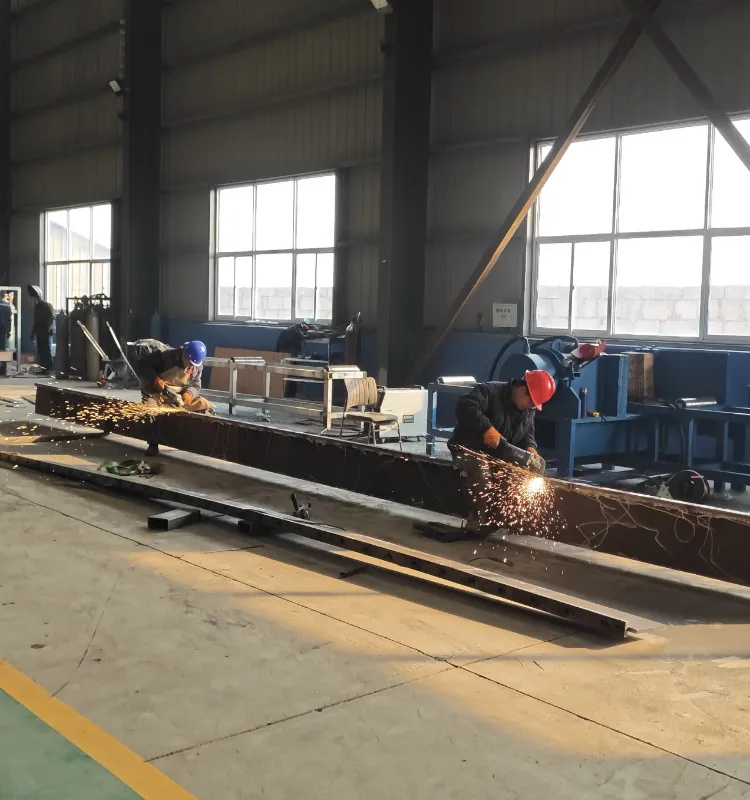

Shunchen металл парақтарды қалыптастыру, оқшаулау өзегін дайындау, байланыстыратын материалдарды қолдану және қабаттарды біріктірілген панельге престеу үшін автоматтандырылған үздіксіз композиттік өндіріс желілерін пайдаланады.

Үздіксіз өндіріс панель геометриясын және қабаттың орналасуын өндірістің бүкіл кезеңінде біркелкі сақтайды.

Негізгі материалды тексеру

Ламинация алдында оқшаулау өзегі қажетті материал түріне және техникалық сипаттамаға сәйкес тексеріледі. Тығыздық, қалыңдық және басқа да тиісті қасиеттер таңдалған өзек пен қолданылатын тексеру талаптарына сәйкес тексерілуі мүмкін.

Панель өлшемін тексеру

Дайын металл композиттік шатыр панельдері қалыңдығына, еніне, ұзындығына, профиль күйіне және көрінетін өлшемдік ауытқуларға тексеріледі. Тексеру дайын панельдің бекітілген өндірістік спецификацияға сәйкес келетініне назар аударады.

Байланыс және беттік тексеру

Байланыстырылған интерфейс көрінетін қабаттасу және толық емес байланыстыру үшін тексеріледі. Қаптама алдында металл беті сызаттар, жабын ақаулары, ойықтар және басқа көрінетін зақымдар үшін тексеріледі.

Өнімділікті тексеру

Өнім конфигурациясы мен жоба талаптарына байланысты сынаққа жылу өткізгіштік, өрт өнімділігі, иілуге ​​төзімділік және басқа сәйкес өнімділікті тексеру кіруі мүмкін.

Тәуелсіз тексеруді қажет ететін экспорттық тапсырыстар үшін SGS немесе BV сияқты ұйымдар арқылы үшінші тараптың тексеруі келісілген тексеру көлеміне сәйкес ұйымдастырылуы мүмкін.

OEM теңшеу

Негізгі және металл материалды таңдау

Тұтынушылар жоба талаптарына сәйкес сыртқы металл парағын, ішкі металл парағын және оқшаулау өзегін көрсете алады. Shunchen түрлі-түсті боялған болат, алюминий-магний-марганец қорытпасы, PU, ​​PIR, тас жүн және шыны жүн негізіндегі комбинацияларды жеткізе алады.

Панельдің қалыңдығы мен ені

Панель қалыңдығын оқшаулау талаптарына және ғимарат дизайнына сәйкес реттеуге болады. Тиімді енді шатырдың орналасуына және орнату жүйесіне сәйкес келтіру үшін де реттеуге болады.

Таңдамалы панель ұзындығы

Панельдер бекітілген немесе теңшелген ұзындықтарда шығарылуы мүмкін. Ұзындығы бойынша кесілген өндіріс орнында кең көлемде кесу қажеттілігін азайтады және панель өлшемдерін шатырдың геометриясына сәйкестендіруге мүмкіндік береді.

Беттік жабын және бояу

Тұтынушылар жабын түрін, бетінің әрлеуін және түсін көрсете алады. Полиэстер және фторкөміртекті жабын жүйелері әртүрлі экспозиция және сыртқы көрініс талаптары үшін қол жетімді.

Алдын ала өңдеу

Қосымша зауыттық өңдеуге бекітілген сызбаларға сәйкес ашуды, жиекті тығыздауды, бұрышты бүгуді және алдын ала бұрғылауды қамтуы мүмкін. Жоба орнатуға жартылай дайындалған панельдердің келуін талап еткенде, бұл операциялар жөнелтуге дейін аяқталады.

Орнату және қосылу

Шатырдың орналасуы

Орнату алдында шатыр құрылымын туралауды, пурлин аралығын, деңгейді және жүк көтеру жағдайларын тексеру керек. Металл композиттік шатыр панелінің өлшемдері байламдарды төбеге көтермес бұрын бекітілген шатыр схемасына сәйкес тексерілуі керек.

Панельді орналастыру

Панельдер шатырдың жобаланған бағыты бойынша орналасады және астындағы серуендермен бекітіледі. Дұрыс теңестіру маңызды, себебі панельді біріктіру шатыр жабынының үздіксіздігін анықтайды.

Бірлескен байланыс

Көрші панельдер жобаланған бүйірлік қосылыс немесе қабаттасатын құрылым арқылы қосылады. Панельдер арасындағы бос орындарды болдырмас үшін бекіту алдында түйіспе толығымен тартылып, туралануы керек.

Бекіту

Бекіткіштер бекітілген бекіту алаңы арқылы тірек құрылымға орнатылады. Бекіткіш түрі, аралығы, шайба сипаттамасы және бекіту орны жобаны орнату сызбасына және жел жүктемесінің жергілікті талаптарына сәйкес болуы керек.

Жыпылықтау және тығыздау

Төбенің жиектері, жоталары, аңғарлары, енуі және басқа да түйіспелері тиісті жыпылықтауды және тығыздағыш өңдеуді қажет етеді. Бұл аймақтар судың түсуін болдырмау үшін өте маңызды, өйткені олар шатырдың үздіксіз бетін үзеді.

Орнату мәліметтері панельді жеткізушінің орнату нұсқауларына және құрылыс инженерінің бекітілген шатыр дизайнына сәйкес болуы керек.

Неліктен Шунченді таңдау керек?

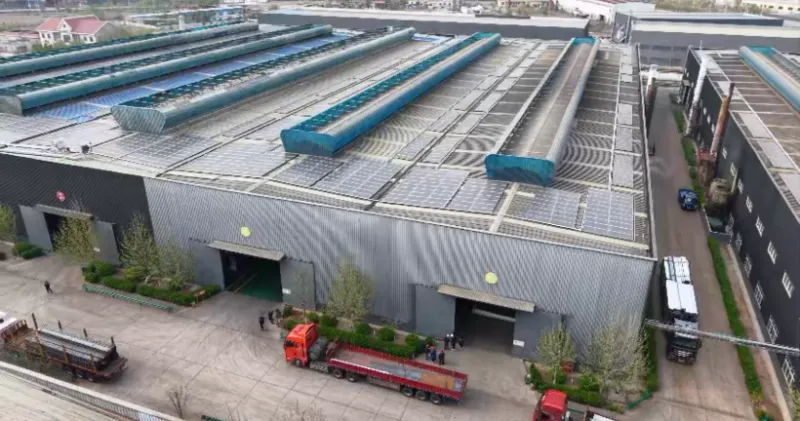

Shunchen болат материалдарын өңдеуді, қаптауды, мырыштауды, қоймалауды және логистиканы қамтитын қондырғылармен біріктірілген болат өңдеу өндірістік базасынан металл композиттік шатыр панельдерін жеткізеді.

Топтың жылдық өндірістік қуаты 450 000 тоннадан асатын және 40 000 шаршы метрден астам өндірістік және қоймалық алаңдары бар. Композиттік шатыр панеліне тапсырыс беру үшін бұл өндірістік инфрақұрылым бір жеткізу тізбегінде шикізат көзін, панельдерді өндіруді, реттелетін өңдеуді, тексеруді, орауды және экспортқа жөнелтуді қолдайды.

Тұтынушылар панельдің өзегін, металл қаңылтырын, қалыңдығын, енін, ұзындығын, жабынын, түсін және дайындама талаптарын өндіру алдында көрсете алады. Техникалық ақпарат жобаның спецификациясына сәйкес қаралады, осылайша тапсырыс өндіріске енгенге дейін өндірістік конфигурация расталады.

Экспорттық тапсырыстар үшін Shunchen зауыттық сынақ құжаттамасын, өлшемді тексеру жазбаларын, материал құжаттамасын және қажет болған жағдайда үшінші тарап тексеруін қамтамасыз ете алады. FOB және CIF жөнелту келісімдері халықаралық тапсырыстар үшін қол жетімді.

Жиі қойылатын сұрақтар

Металл композиттік шатыр панелі  мен бір қабатты металл төбе қаңылтырының айырмашылығы неде?

Металл композиттік шатыр панелінде екі металл қабатының арасында оқшаулау өзегі бар, ал бір қабатты төбе парағы негізінен сыртқы ауа райына төзімді жабуды қамтамасыз етеді. Сондықтан композиттік құрылым шатыр және оқшаулау функцияларын бір құрамдас бөлікте біріктіреді.

Композиттік шатыр панелі үшін қандай өзек таңдау керек?

PU және PIR әдетте жылу оқшаулау негізгі талап болған кезде таңдалады. Тас жүні отқа төзімділік пен минералды оқшаулау маңызды болып табылатын жобаларға жарамды. Термиялық және дыбыстық оқшаулау қажет болған кезде шыны жүнді қарастыруға болады. Соңғы таңдау жобаның жылу және өртке қарсы сипаттамаларына сәйкес болуы керек.

Қандай панель қалыңдығы бар?

Жалпы қалыңдықтарға 50, 75, 100, 150 және 200 мм жатады. Басқа қалыңдықтарды қажетті жылу өнімділігі мен жобаның дизайнына сәйкес талқылауға болады.

Панель ұзындығын теңшеуге бола ма?

Иә. Панельдер 6 м және 12 м сияқты бекітілген ұзындықтарда жеткізілуі мүмкін немесе шатырдың орналасуына және тасымалдау талаптарына сәйкес белгіленген ұзындықтарға кесілуі мүмкін.

Сыртқы түсі мен жабынын теңшеуге бола ма?

Иә. Полиэстер, фторкөміртекті және басқа арнайы жабын жүйелері жеткізілуі мүмкін. Түсті қол жетімді жабын жүйесіне және жоба талаптарына сәйкес реттеуге болады.

Алюминий-магний-марганец панельдерін бере аласыз ба?

Иә. Алюминий-магний-марганец қорытпаларының парақтарын қолайлы композиттік шатыр панелінің конфигурациялары үшін металл беті ретінде пайдалануға болады. Субстраттың қалыңдығы мен панель құрылымы шатырдың дизайнына сәйкес расталуы керек.

Жеткізу алдында саңылауларды өңдей аласыз ба?

Иә. Бекітілген өндірістік сызбаларға сәйкес ашу, жиекті тығыздау, майыстыру және алдын ала бұрғылауды ұйымдастыруға болады.

Баға ұсынысы үшін қандай ақпарат қажет?

Қажетті ақпарат әдетте шатыр аймағын немесе панель санын, панельдің қалыңдығын, негізгі материалды, металл қаңылтыр түрі мен қалыңдығын, тиімді енін, панельдің ұзындығын, жабыны, түсін, орнату талаптарын және жеткізу орнын қамтиды. Шатыр сызбалары тұтынушы мөлшерді есептеуді немесе алдын ала өңдеуді қажет еткенде пайдалы.

Сіз үшінші тараптың тексеруін ұйымдастыра аласыз ба?

Иә. SGS, BV немесе басқа келісілген үшінші тарап инспекциясы сатып алу шартында көрсетілген тексеру көлеміне сәйкес ұйымдастырылуы мүмкін.
