EN 10210 S355J2H Шаршы қуыс қима

12 жылдық экспорттық тәжірибесі бар жетекші болат профиль өндірушісі ретінде ShunChen өнімділігі жоғары құрылымдық қуыс секцияларға маманданған. Тяньцзиньдегі біздің өндірістік базамыз EN 10210 стандартына сәйкес ҒЗТКЖ және ҒЗТКЖ және өндіруге бағытталған, болат конструкция құрылысына, көпір құрылысына, механикалық жабдыққа және перде қабырғаларын қолдау сценарийлеріне сәйкес келетін көптеген толық автоматтандырылған суық қалыптау өндірістік желілерімен, дәл дәнекерлеу жабдықтарымен және ұлттық деңгейдегі материалды сынау зертханасымен жабдықталған.

Материалдық қасиеттері тұрақсыз, үлкен өлшемді ауытқуы және төмен температураға төзімділігі төмен қарапайым дәнекерленген төртбұрышты түтіктерден айырмашылығы, біздің EN 10210 S355J2H төртбұрышты қуыс секцияларымыз алдыңғы қатарлы суық қалыптау және жоғары жиіліктегі дәнекерлеу процестеріне сәйкес келетін жоғары сапалы ұсақ түйіршікті құрылымдық болат дайындамаларды пайдаланады. Біркелкі және тұрақты құрылымдық бөлімді қалыптастыру үшін қатаң көп өтпелі бетті алдын ала өңдеу + дәлдікпен қалыптастыру + онлайн ультрадыбыстық ақауларды анықтау процестері қабылданған. Біздің сапаны бақылау жөніндегі аға топ көпжылдық салалық тәжірибесі бар өнімдердің әрбір партиясы үшін толық процесті қадағалауды және тексеруді жүргізеді, бүйірлік ұзындығы ≤±0,5 мм, түзу ≤1мм/м және дәнекерлеу беріктігі коэффициенті ≥0,95 қамтамасыз етеді. Барлық өнімдер EN, GB, ASTM және JIS стандарттарына сәйкес келеді және диірменнің толық сынақ сертификаттарын (MTC EN 10204 3.1) және үшінші тараптың SGS тексеру есептерін бере алады.

Нақты әлемдегі өнімділікті тексеру

1. Төмен температурадағы соққыға төзімділік сынағы (үшінші тарап SGS сынағы)

Стандарт: EN 10210-1, EN ISO 148-1 Сынақ шарттары: -20℃ Charpy V-тесік соғу сынағы, партияға 3 параллель үлгі

Сынақ үлгілері:

· Қарапайым Q235 дәнекерленген шаршы түтік

· Стандартты S355JR шаршы қуыс қимасы

· EN 10210 S355J2H шаршы қуыс қима

Негізгі қорытындылар:

· Қарапайым Q235 шаршы түтігі: бөлме температурасында орташа әсер ету энергиясы ≤27Дж, 0℃ температурада айқын сынғыш сыну, төмен температуралы ортаға жарамсыз

· S355JR шаршы қуыс қимасы: бөлме температурасында тұрақты өнімділік, соққы энергиясы -10℃-ден төмен төмендейді, төмен температурадағы құрылыс талаптарына сәйкес келмейді.

· S355J2H шаршы қуыс қимасы: -20℃ кезінде орташа соққы энергиясы ≥27J, созылғыш сынық морфологиясы, төмен температура мен биіктік сценарийлерінде тұрақты өнімділік

2. Өлшем дәлдігі мен түзулігін тексеру сынағы

 Стандарт: EN 10210-2

Сынақ нәтижелері:

· Бүйірлік ұзындыққа төзімділік: ±0,5 мм (стандартты ±1,0 мм талаптан әлдеқайда жақсы)

· Қабырға қалыңдығына төзімділік: ±0,1мм

· Түзулік: метрге ≤1мм, жалпы түзулік жалпы ұзындықтың ≤0,1%

· Соңғы бет перпендикулярлығы: ≤0,3°

Жоғары дәлдіктегі өлшемді басқару орнында кесу және реттеу жұмыс жүктемесін тиімді азайтады, орнату тиімділігі мен құрылымдық құрастыру дәлдігін жақсартады.

3. Дәнекерлеу және механикалық қасиет сынағы

EN 10210 және сәйкес Еуропалық құрылымдық болат стандарттарына сәйкес сыналған, негізгі өнімділік көрсеткіштері төмендегідей:

· Шығу күші: ≥355МПа (қалыңдығы ≤16мм үшін)

· Созылу күші: 470~630МПа

· Ұзару (A5): ≥22%

· -20℃ Charpy соққы энергиясы: ≥27Дж (бойлық)

· Дәнекерлеу беріктігі коэффициенті: ≥0,95, 180° иілу сынағынан кейін жарықтар жоқ

Ұсақ түйіршікті болат негізі + жоғары жиілікті дәлдіктегі дәнекерлеу процесі жердегі дәнекерлеуге, майыстыруға, тесуге және құрылыстың басқа талаптарына бейімделе отырып, құрылымдық беріктік, төмен температурадағы қаттылық және өңдеу өнімділігінің тамаша үйлесімін жүзеге асырады.

Нақты әлемдегі пайдаланушы сценарийлері және расталған

1-жағдай: Үлкен болат конструкциясы зауытының ғимараты жобасы (Northern European Engineering Co., Ltd.) Өнеркәсіп: Өнеркәсіптік болат конструкциясының құрылысы Мәселе: Бастапқы жобада пайдаланылған кәдімгі шаршы болат құбырлардың төмен температураға төзімділігі төмен болды, ал сынғыш сыну қаупі қыста -15℃ температурада төмен температурада болды. Өлшемдік ауытқу үлкен болды, бұл жердегі орнату барысын баяулатып, құрылыс құнын арттырды. Шешім: коррозияға төзімділік үшін ыстық мырышталған беті өңделген, спецификациясы 150×150×6 мм, ShunChen EN 10210 S355J2H шаршы қуыс қимасын қабылдаңыз. Нәтижесі: Төмен температуралы ортада 6 жыл жұмыс істегеннен кейін құрылымдық кернеу тұрақты, сынғыш сыну немесе деформация болмайды. Өлшемнің жоғары дәлдігі орнында орнату тиімділігін 35% арттырады, ал құрылымның жалпы қызмет ету мерзімі 30 жылдан астам ұзартылады. Жылдық сатып алу көлемі 1800 тоннаға жетеді, екі тарап ұзақ мерзімді ынтымақтастық қарым-қатынастарын сақтап қалды.

2-жағдай: Қалалық коммерциялық кешеннің перде қабырғаларын қолдау жобасы (Отандық құрылыс инженерлік тобы)

Өнеркәсіп: Коммерциялық ғимараттың шымылдық қабырғаларын құрастыру Мәселе: Перде қабырғаларын қолдау жүйесі болат профильдердің түзулігіне, өлшемдік дәлдігіне және бетінің тегістігіне жоғары талаптар қояды. Кәдімгі өнімдерде үлкен түзулік ауытқуы және біркелкі емес беті бар, бұл орнату дәлдігіне және перде қабырғасының жалпы эстетикалық әсеріне әсер етеді. Шешім: Жоғары дәлдіктегі EN 10210 S355J2H төртбұрышты қуыс қиманы таңдаңыз, түзулік пен шеткі беттің перпендикулярлығын қатаң бақылаңыз және бетті мырышталған + ұнтақ жабыны өңдеуін реттеңіз. Нәтиже: тірек компоненттері дәл орнатылды, перде қабырғасының жалпы кернеуі біркелкі және сыртқы көрініс әсері дизайн талаптарына сәйкес келеді. Бір кезде құрылыс партиясының қабылдауынан өтті. 5 жыл пайдаланудан кейін өнім тұрақты өнімділікке ие болды және топтың келесі перде қабырғалары жобалары үшін тағайындалған болат профиліне айналды.

3-жағдай: Үлкен механикалық жабдықтың жақтауын өндіру жобасы (East China Machinery Manufacturing Co., Ltd.) Өнеркәсіп: Механикалық жабдықты өндіру Мәселе: Кәдімгі шаршы түтіктердің тұрақсыз механикалық қасиеттері бар, ал дәнекерлеу деформациясы жабдық жақтауларын өңдеу кезінде оңай болады. Дайын өнімнің біліктілік деңгейі төмен және ауыр техниканың көтергіштік талаптарына жауап бере алмайды. Шешім: EN 10210 S355J2H стандартына сәйкес материалдың біркелкі қасиеттері мен жақсы дәнекерлеу өнімділігі бар төртбұрышты қуыс бөлікті жабдық жақтауының өлшемдерінің сипаттамаларына сәйкес теңшелген пайдаланыңыз. Нәтижесі: Өңдеу кезінде өнімнің дәнекерлеу деформациясы аз, раманың жүк көтергіштігі жобалық талаптарға сәйкес келеді, ал дайын өнімнің қабылданбауы 5,8% -дан 0,9% -ға дейін төмендейді. Бұл компанияға өнім сапасын жақсартуға және ауыр техниканың нарықтағы үлесін кеңейтуге тиімді көмектеседі.

Тұтынушының шынайы пікірлері

«Солтүстік Еуропаның төмен температуралы ортасында құрылымдық болаттың төмен температурадағы беріктігі негізгі көрсеткіш болып табылады. Сіздің EN 10210 S355J2H төртбұрышты қуыс секцияларыңыз тұрақты өнімділік пен сенімді сапаға ие, ол біздің инженерлік құрылыс стандарттарымызға толығымен сәйкес келеді және біздің таңдаулы кооперативтік жеткізушіміз болып табылады. —— Ханс Мюллер, Солтүстік Еуропалық Инжиниринг Ко., Ltd жоба менеджері.

"Біз шымылдық қабырғаларын қолдау жүйелері үшін шаршы қуыс бөліктерді қолданамыз. Сіздің өнімдеріңіздің жоғары өлшемдік дәлдігі мен жақсы түзулігі бар, бұл біздің сайтта орнату тиімділігін айтарлықтай арттырады. Техникалық топ сонымен қатар жоба талаптарына сәйкес бетті өңдеу шешімдерін ұсына алады, өте кәсіби." —— Ли Мин, отандық құрылыс инженерлік тобының сатып алу жөніндегі директоры

"Тұрақты механикалық қасиеттер мен жақсы дәнекерлеу өнімділігі механикалық жақтау өндірісінің кілті болып табылады. Сіздің S355J2H шаршы түтіктеріңізде біркелкі материал және шағын дәнекерлеу деформациясы бар, бұл өңдеу шығындарын тиімді төмендетеді. Біз көптеген жылдар бойы тұрақты ынтымақтастықты сақтадық." —— Чжан Вэй, өндірістік бақылаушы, East China Machinery Manufacturing Co., Ltd. Тексерілген өнім параметрлері

(1) Жалпы орындау стандарттары

(2) Негізгі техникалық параметрлер

(3) Химиялық құрамы (салм.%, S355J2H)

(4) Механикалық қасиеттері (S355J2H, t≤16мм)

Негізгі артықшылықтар

1. Стандартқа сәйкестік және сенімді өнімділік: Барлық өнімдер EN 10210 еуропалық стандартына қатаң сәйкес шығарылады және механикалық қасиеттері мен өлшемдік дәлдігі үшінші тараптың беделді сынақтарынан өтті, толық сынақ есептері сұрау үшін қолжетімді.

2. Төмен температурада тамаша беріктік: S355J2H маркасы -20℃ температурада 27Дж жоғары тұрақты соққы энергиясына кепілдік береді, сыну қаупін тиімді болдырмайды және жоғары ендік аймақтарындағы төмен температуралы орталар мен биік таулы жобалар үшін жарамды.

3. Жоғары дәлдіктегі өлшемді басқару: стандарт талаптардан әлдеқайда жақсы төзімділікпен өлшемді және түзуді толық процесті автоматты бақылау, жердегі реттеу жұмыс жүктемесін азайтады және орнату мен өңдеу тиімділігін арттырады.

4. Күшті өңдеуге бейімділік: біркелкі материал құрылымы, тамаша дәнекерлеу және иілу өнімділігі, өңдеу кезінде шағын деформация, әртүрлі сценарийлерде кесуге, тесуге, дәнекерлеуге және басқа да терең өңдеуге жарамды.

5. Толық бетті өңдеу опциялары: сыртқы және коррозиялық ортада өнімдердің қызмет ету мерзімін едәуір ұзартатын ыстық мырыштау, ұнтақ бояу, бояу және басқа коррозияға қарсы өңдеулерді қолдау.

Қолайлы

· Болат конструкциялар өнеркәсібі: зауыт ғимаратының рамалары, стадионның болат конструкциялары, қойма сөресі, жеңіл болаттан жасалған үйлер, көпір тірек конструкциялары

· Құрылыс және шымылдық қабырға: Ғимарат перделері қабырғаларының тіректері, шыны перде қабырғаларының қаңқалары, сыртқы қабырғалардың сәндік тірек құрылымдары

· Машиналар өндірісі: Жабдық рамалары, механикалық тіректер, ауылшаруашылық машиналарының құрамдас бөліктері, жүк көтергіш жабдықтардың құрылымдары

· Көлік өнеркәсібі: контейнер рамалары, жүк көлігінің корпус құрылымдары, қоршау тіректері, сигналдық тірек құрылымдары

· Басқа салалар: күн сәулесінен қуат алатын құрылымдар, электр беру мұнаралары, құбыр тіректері, жарнамалық тақта жақтаулары

Неліктен Тяньцзинь ШунЧенді таңдау керек

EN 10210 S355J2H үнемді және жоғары сапалы болат құрылымы, қоршау қабырғалары және машина жасау жобалары үшін төртбұрышты қуыс бөлік жеткізушісін іздеп жүрсіз бе? Бізде кәсіби құрылымдық қуыс секция өндірушісі ретінде 12 жылдық экспорттық тәжірибеміз бар.

Біз әдеттегі техникалық сипаттамалардың үлкен қорын жыл бойы сақтаймыз, 3-7 күн ішінде жеткізуді қолдайды. Біздің кәсіби техникалық командамыз материалды таңдауды, спецификацияларды сәйкестендіруді және пайдалану сценарийлеріңізге сәйкес процесті оңтайландыруды қоса алғанда, бір реттік шешімдерді ұсынады. Зауыттық тікелей сату бәсекеге қабілетті бағамен және тұрақты өнім сапасымен аралық байланыстарды жояды. Тегін үлгілер мен егжей-тегжейлі баға ұсыныстарын алу үшін қазір ShunChen компаниясына хабарласыңыз!

Нағыз өнім және жөнелтілім галереясы

Өндіріс және сапаны толық тексеру

Суық қалыптаудың автоматты өндірістік желісі Жоғары жиілікті дәлдіктегі дәнекерлеу жабдығы Өлшемді тестілеудің онлайн жүйесі (100% онлайн анықтау) Әмбебап материалды сынау машинасы және төмен температурадағы соққыны сынау жабдықтары

Өнімді көрсету

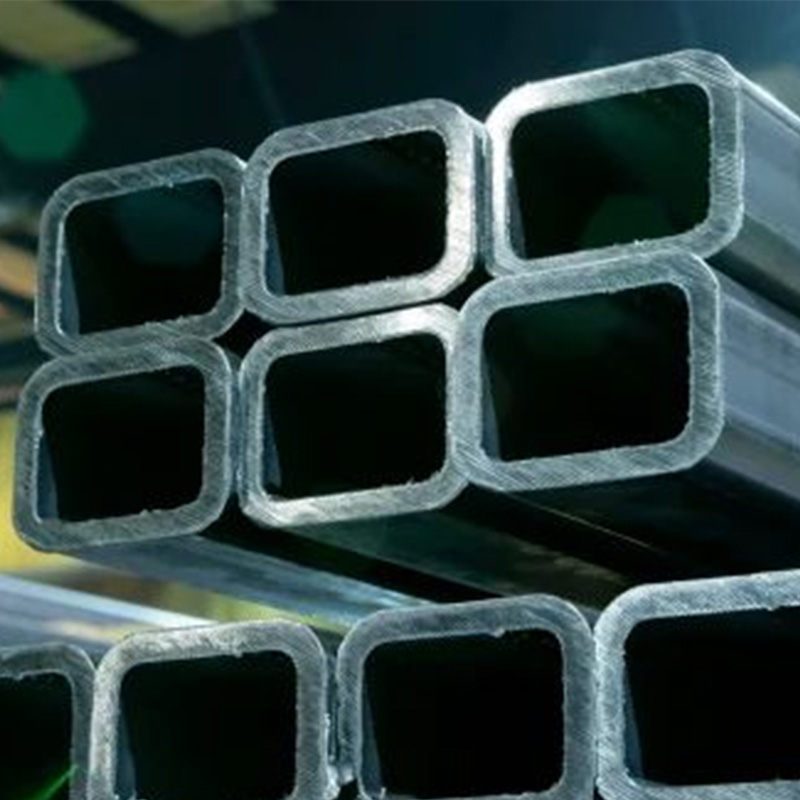

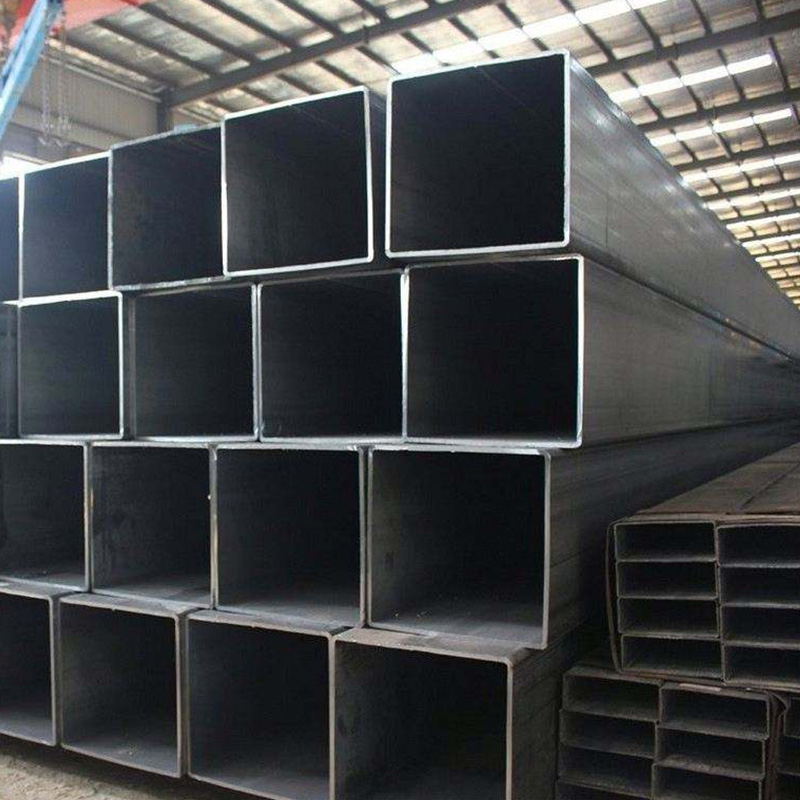

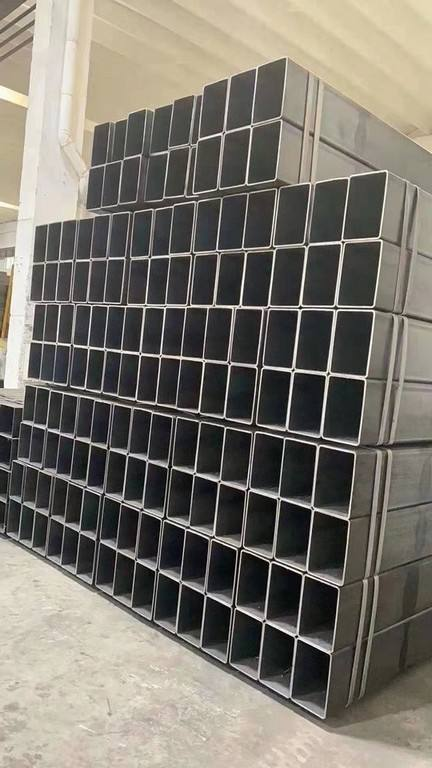

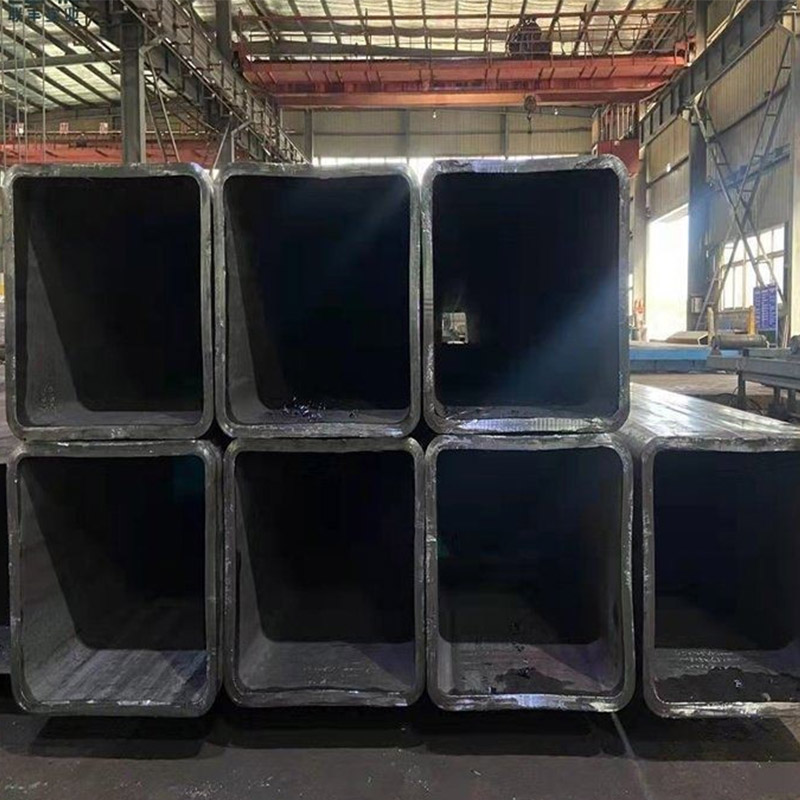

Қара әрлеу EN 10210 S355J2H төртбұрышты қуыс секция Ыстық мырышталған төртбұрышты қуыс қима Арнайы ұнтақпен қапталған тікбұрышты қуыс қима Үлкен қалыңдықтағы құрылымдық шаршы түтік

Жеткізу және орау

Стандартты экспорттық қаптама: су өткізбейтін пленка + болат бау + ағаш паллет қорғанысы Арнайы логотипті қаптамаға қолдау көрсетіледі Контейнерді тиеу стандарты: 20 фут контейнер ≈25 тонна; 40 фут контейнер ≈28 тонна (көлемі) / 25 тонна (паллет) Толық жөнелту құжаттары: жүкқұжат, коммерциялық шот-фактура, MTC EN 10204 3.1, үшінші тараптың тексеру есебі

Тұтынушыны қолдану сценарийлері

Болат конструкция зауыты ғимаратының қаңқасы жобасы Коммерциялық ғимараттың шымылдығын тіреу жобасы Механикалық жабдықтың жақтауын өндіру жобасы Көпір және көлік құралының жобасы
